Dosbarthiad Graean Dur Datgodio: Dadansoddiad Cynhwysfawr o Mathau GL, GP, A GH Ar gyfer Cymwysiadau Diwydiannol

Crynodeb Gweithredol: Llywio'r Byd Cymhleth oGrit DurManylebau

Ym maes trin arwynebau diwydiannol a yrrir gan drachywiredd, mae deall y gwahaniaethau cynnil rhwng dosbarthiadau graean dur wedi dod yn fwyfwy hanfodol ar gyfer rhagoriaeth gweithgynhyrchu. Mae'r dynodiadau GL, GP, a GH yn cynrychioli categorïau gwahanol o fewn y teulu graean dur, pob un wedi'i beiriannu ar gyfer cymwysiadau penodol a nodweddion perfformiad. Mae'r dadansoddiad cynhwysfawr hwn yn archwilio'r manylebau technegol, senarios cymhwyso, ac ystyriaethau economaidd sy'n diffinio'r tri math graean dur sylfaenol hyn.

Mae'r farchnad graean dur byd-eang, gwerth $2.8 biliwn yn 2024, yn dangos segmentiad soffistigedig gyda mathau GL yn hawlio cyfran o'r farchnad o 45%, amrywiaethau meddygon teulu yn cynnal 35%, a dosbarthiadau GH yn tyfu'n gyflym ar 8.2% bob blwyddyn. Mae'r dosbarthiad hwn yn adlewyrchu gofynion diwydiannol esblygol a datblygiadau technolegol mewn prosesu sgraffiniol.

Sylfaenol

l Fframwaith Dosbarthu: Deall y System Ddynodi

Cyd-destun Hanesyddol a Datblygiad Safonol

Deilliodd y system ddosbarthu ar gyfer graean dur o ddegawdau o brofiad diwydiannol a mireinio technegol:

Tarddiad ac Esblygiad:

1970au: Categoreiddio cychwynnol yn seiliedig ar galedwch a gwydnwch

1980au: Safoni trwy gydweithrediad rhyngwladol

1990au: Mireinio yn seiliedig ar ddata perfformiad ceisiadau

2000au-Yn bresennol: Gwelliant parhaus drwy ddatblygiadau gwyddor materol

Aliniad Safonol Byd-eang:

ISO 11124-3: Paratoi swbstradau dur

SAE J445: Dulliau prawf ar gyfer sgraffinyddion dur

Manylebau cenedlaethol a rhanbarthol

-Protocolau ansawdd penodol gwneuthurwr

Sail Dosbarthiad a Gwahaniaethwyr Craidd

Mae'r dynodiadau GL, GP, a GH yn cynrychioli categoreiddio systematig yn seiliedig ar ffactorau perfformiad lluosog:

Paramedrau Dosbarthiad Cynradd:

Amrediadau a rheolaethau cyfansoddiad cemegol

Methodoleg triniaeth wres a'r microstrwythur sy'n deillio o hynny

Nodweddion caledwch a chysondeb

Mesuryddion gwydnwch a hirhoedledd perfformiad

Priodoleddau perfformiad penodol rhaglenni

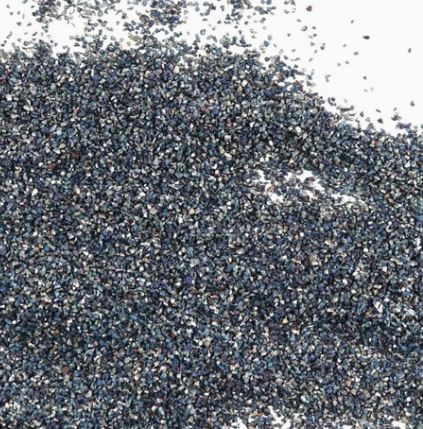

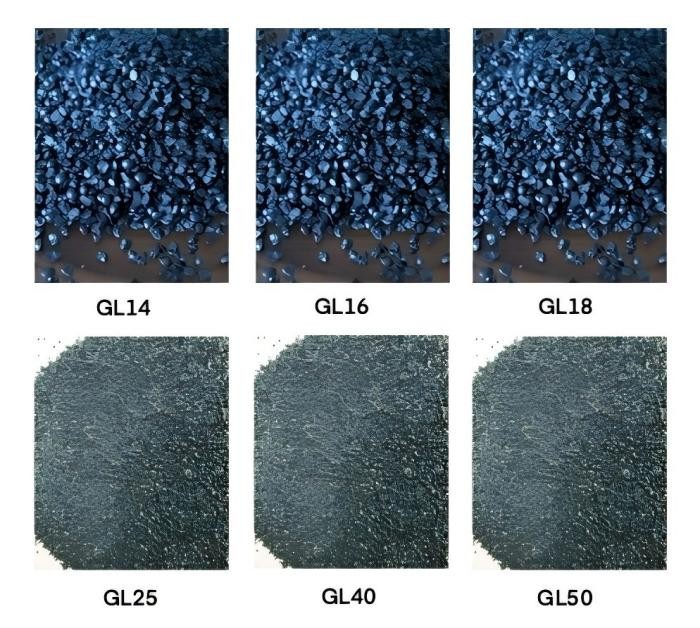

Cyfres GLGrit Dur: Y Safon ar gyfer Ceisiadau Cyffredinol

Manylebau Technegol a Phriodweddau Materol

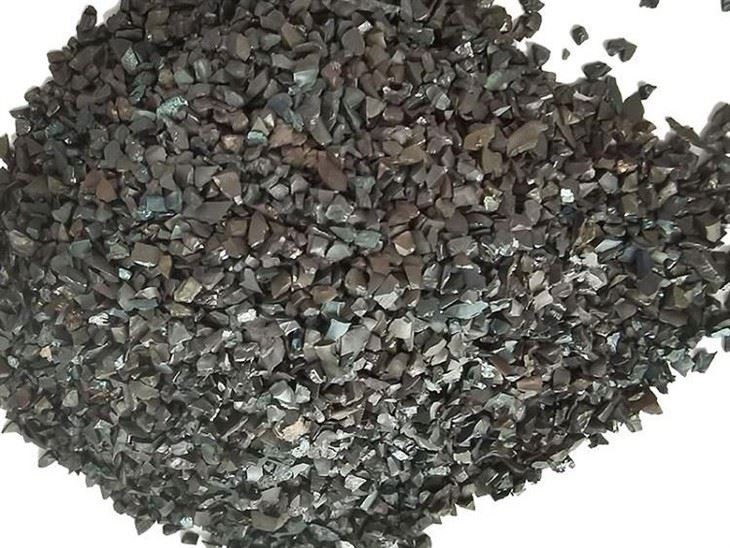

Mae graean dur GL (Isel Cyffredinol-Alloy) yn cynrychioli'r categori ceffyl gwaith ar gyfer cymwysiadau diwydiannol arferol:

Proffil Cyfansoddiad Cemegol:

Cynnwys Carbon: 0.85-1.20%

Manganîs: 0.60-1.20%

Silicon: 0.40-0.80%

Sylffwr: Llai na neu'n hafal i 0.05%

Ffosfforws: Llai na neu'n hafal i 0.05%

Cromiwm: 0.10-0.50%

Nodweddion Corfforol:

Ystod Caledwch: HRC 40-50

Dwysedd: 7.6-7.8 g / cm³

Microstrwythur: martensite tymherus gyda dosbarthiad carbid rheoledig

Ymddygiad Torasgwrn: Micro{0}}hollti cynyddol gydag ymylon torri cyson

Manylion y Broses Gynhyrchu

Mae cynhyrchu graean GL yn dilyn protocolau diwydiannol sefydledig:

Methodoleg Cynhyrchu:

Deunydd Crai: Sgrap dur carbon uchel wedi'i ddethol

Toddi: Prosesu ffwrnais arc trydan

Castio: Technegau ffurfio graean arbenigol

Triniaeth wres: diffodd a thymheru cam sengl

Rheoli Ansawdd: Gwirio caledwch a maint safonol

Sbectrwm Cymhwysiad a Metrigau Perfformiad

Senarios Cais Gorau:

Paratoi a glanhau wyneb cyffredinol

Tynnu rhwd a graddfa o ddur adeileddol

Tynnu paent a pharatoi cotio

Glanhau castio ffowndri a gorffen

Data Perfformiad:

Cyfradd Defnydd: 18-22% fesul cylch mewn systemau ailgylchu

Proffil Arwyneb: 2.0-3.5 mils patrwm angori

Effeithlonrwydd Cwmpas: 85-120 m²/awr ar 100 psi

Ailgylchadwyedd: 1500-2500 o gylchoedd cyn torri i lawr

Ystyriaethau Economaidd

Dadansoddiad Strwythur Cost:

Cost Deunydd Crai: $650-750 fesul tunnell fetrig

Effeithlonrwydd Cynhyrchu: Gallu gweithgynhyrchu cyfaint uchel

Optimeiddio Defnydd: Perfformiad cytbwys-i-cymhareb cost

Cyfanswm Cost Perchnogaeth: Cystadleuol ar gyfer ceisiadau safonol

Grit Dur Cyfres GP: Dosbarthiad Perfformiad Precision

Rhagoriaeth Technegol ac Eiddo Gwell

Mae graean dur GP (Premiwm Cyffredinol) yn darparu perfformiad uchel ar gyfer cymwysiadau heriol:

Ffurfio Cemegol Uwch:

Cynnwys Carbon: 0.95-1.25%

Manganîs: 0.70-1.30%

Silicon: 0.50-0.90%

Cromiwm: 0.30-0.80%

Molybdenwm: 0.15-0.35%

Gwell rheolaethau purdeb ar gyfer perfformiad cyson

Priodweddau Corfforol Uwch:

Ystod Caledwch: HRC 45-55

Dwysedd: 7.7-7.9 g / cm³

Microstrwythur: Strwythur martensitig wedi'i fireinio gyda gwasgariad carbid unffurf

Mynegai Caledwch: gwelliant o 25-35% dros gyfresi GL

Rhagoriaeth Gweithgynhyrchu

Mae cynhyrchu graean meddygon teulu yn ymgorffori rheolaethau ansawdd uwch:

Protocolau Cynhyrchu Gwell:

Dewis Deunydd Crai: aloion dur premiwm gyda rheolaeth gyfansoddiad dynn

Technoleg Toddi: -ffwrnesau bwa trydan a reolir gan atmosffer

Triniaeth Wres: Proses diffodd a thymheru dwbl

Sicrwydd Ansawdd: Rheoli prosesau ystadegol trwy gydol y gweithgynhyrchu

Cymwysiadau Perfformiad Uchel-

Amgylcheddau Cais Mynnu:

Paratoi wyneb cydrannau modurol

Prosesu elfennau strwythurol awyrofod

Gweithgynhyrchu offer trwm

Paratoi araen manyleb uchel

Metrigau Rhagoriaeth Perfformiad:

Cyfradd Defnydd: 12-16% fesul cylch

Cysondeb Proffil Arwyneb: amrywiad ±0.3 mils

Effeithlonrwydd Cwmpas: 110-150 m²/awr ar 100 psi

Ailgylchadwyedd: 2500-3500 o gylchoedd

Cynhyrchu Llwch: 20-30% o ostyngiad o'i gymharu â GL

Cyfiawnhad Economaidd

Dadansoddiad Cynnig Gwerth:

Cost Gychwynnol: premiwm 20-30% dros gyfres GL

Mantais Defnydd: 25-35% yn llai o ddefnydd o'r cyfryngau

Gwella Ansawdd: 40-50% o ostyngiad mewn ail-weithio

Cyfnod ROI: 8-14 mis mewn cymwysiadau nodweddiadol

Grit Dur Cyfres GH: Arbenigedd Caledi Uchel-

Nodweddion Perfformiad Eithafol

Mae graean dur GH (Cyffredinol Uchel-Caledwch) yn cynrychioli'r categori premiwm ar gyfer cymwysiadau arbenigol:

Cyfansoddiad Cemegol Premiwm:

Cynnwys Carbon: 1.05-1.35%

Manganîs: 0.80-1.40%

Silicon: 0.60-1.00%

Cromiwm: 0.50-1.20%

Molybdenwm: 0.25-0.50%

Vanadium: 0.05-0.15% ar gyfer mireinio grawn

Priodweddau Corfforol Eithriadol:

Ystod Caledwch: HRC 55-65

Dwysedd: 7.8-8.0 g / cm³

Microstrwythur: Martensit mân iawn gyda dyddodiad carbid nano

Gwisgo Resistance: 50-70% o welliant dros gyfres GL

Technoleg Gweithgynhyrchu Uwch

Mae cynhyrchu graean GH yn defnyddio cyflwr-o-y-brosesau metelegol celf:

Torri{0}}Cynhyrchu Ymylol:

Deunydd Crai: Aloi dur pur iawn gyda chyfansoddiad manwl gywir

Toddi: Toddi ymsefydlu gwactod ar gyfer glanweithdra uwch

Triniaeth wres: diffodd triphlyg gyda phrosesu cryogenig

Rheoli Ansawdd: 100% arolygu a dosbarthu awtomataidd

Parthau Cais Arbenigol

Gofynion Cais Eithafol:

Prosesu aloi -caledwch uchel

Ceisiadau gwrthsefyll traul eithafol

Paratoi wyneb cydran hanfodol

Gweithrediadau cynhyrchiant uchaf

Metrigau Perfformiad Elitaidd:

Cyfradd Defnydd: 8-12% fesul cylch

Cywirdeb Proffil Arwyneb: Cysondeb ±0.2 mils

Effeithlonrwydd Cwmpas: 140-180 m²/awr ar 100 psi

Ailgylchadwyedd: 3500-5000 o gylchoedd

Cynhyrchu Llwch: gostyngiad o 40-50% o'i gymharu â GL

Proffil Economaidd Premiwm

Dadansoddiad Buddsoddi:

Cost Gychwynnol: Premiwm 40-60% dros gyfres GL

Mantais Defnydd: 45-55% yn llai o ddefnydd o'r cyfryngau

Ennill Cynhyrchiant: gwelliant o 25-40% mewn cyflymder prosesu

Rhagoriaeth Ansawdd: 60-75% o ostyngiad mewn materion ansawdd

Cyfiawnhad ROI: 12-18 mis mewn ceisiadau priodol

Dadansoddiad Perfformiad Cymharol

Cymhariaeth Paramedr Technegol

Cymhwysiad{0}}Canllawiau Dewis Penodol

Cost-Gweithrediadau Sensitif:

Argymhelliad GL: Cynnal a chadw arferol, paratoi sylfaenol

Enghreifftiau Cais: Glanhau dur strwythurol, gwneuthuriad cyffredinol

Rhesymeg Economaidd: Cyfanswm y gost isaf ar gyfer perfformiad digonol

Ansawdd{0}}Cymwysiadau Hanfodol:

Argymhelliad Meddyg Teulu: Gweithgynhyrchu modurol, cyffredinol

Enghreifftiau o Gymhwysiad: Paratoi cydran, systemau cotio

Rhesymeg Economaidd: Y cydbwysedd gorau posibl o ran cost a pherfformiad

Gofynion Perfformiad Eithafol:

Argymhelliad GH: Awyrofod, gweithgynhyrchu arbenigol

Enghreifftiau o Gymhwysiad:-Cydrannau gwerth uchel, amodau eithafol

Rhesymeg Economaidd: Mae perfformiad yn cyfiawnhau buddsoddiad premiwm

-Strategaethau Gweithredu Penodol i Ddiwydiant

Cymwysiadau Gweithgynhyrchu Modurol

Gofynion Prosesu Cydran:

Cymwysiadau GL: Cydrannau ffrâm, cromfachau sylfaenol

Ceisiadau Meddygon Teulu: Paneli corff, elfennau ataliad

Ceisiadau GH: Cydrannau injan, rhannau trawsyrru

Data Canlyniad Ansawdd:

Cysondeb Proffil Arwyneb: Mae cyfres GH yn sicrhau cydymffurfiaeth o 98.5%.

Adlyniad Cotio: Meddygon Teulu a GH yn dangos gwelliant o 25-40%.

Effeithlonrwydd Cynhyrchu: Mae GH yn galluogi prosesu 30% yn gyflymach

Offer Trwm ac Isadeiledd

Gofynion Gwydnwch ac Effeithlonrwydd:

Ceisiadau GL: Paratoi strwythurol cyffredinol

Ceisiadau Meddygon Teulu: Paratoi weldio critigol, systemau cotio

Cymwysiadau GH: Gwisgwch arwynebau, cydrannau straen uchel

Dadansoddiad Effaith Economaidd:

Graddfa'r Prosiect: Mae arwynebeddau mawr yn ffafrio economeg GL

Gofynion Ansawdd: Mae -prosiectau manyleb uchel yn cyfiawnhau GP/GH

Costau Cylch Oes: Mae GH yn dangos mantais mewn-dymor hir

Methodoleg Dethol Technegol

Datblygu Fframwaith Penderfyniadau

Mae dull systematig o ddewis graean yn sicrhau’r canlyniadau gorau posibl:

Paramedrau Asesu:

Deunydd a chyflwr swbstrad

Gofynion gorffeniad wyneb

Anghenion cyfaint cynhyrchu a thrwybwn

Safonau ansawdd a gofynion cydymffurfio

Cyfyngiadau ac amcanion economaidd

Protocol Profi a Dilysu:

Profi perfformiad labordy

Treialon cais peilot

Modelu a dadansoddi economaidd

Gwirio canlyniad ansawdd

Gweithredu Arferion Gorau

Optimeiddio Proses:

Addasiad paramedr offer ar gyfer pob math o raean

Optimeiddio system ailgylchu

Sefydlu protocol rheoli ansawdd

Hyfforddiant ac ardystiad staff

Gwelliant Parhaus:

Monitro a dadansoddi perfformiad

Olrhain defnydd ac optimeiddio

Mesur canlyniad ansawdd

Asesiad perfformiad economaidd

Tueddiadau'r Dyfodol ac Esblygiad Technolegol

Datblygiadau Gwyddor Materol

Technolegau sy'n dod i'r amlwg:

Datblygiad graean dur nano-strwythuredig

Sgraffinyddion craff gyda synwyryddion wedi'u mewnosod

Gwell technolegau ailgylchu ac adennill

Mentrau lleihau effaith amgylcheddol

Rhagamcanion Esblygiad y Farchnad

Tueddiadau Diwydiant:

Tyfu mabwysiadu GH mewn segmentau premiwm

Cyfres meddygon teulu yn cynnal safle dominyddol y farchnad

Amrywiadau arbenigol ar gyfer ceisiadau sy'n dod i'r amlwg

Mwy o fformwleiddiadau addasu a chymhwyso-penodol

Casgliad: Canllawiau Gweithredu Strategol

Mae'r detholiad rhwng dosbarthiadau graean dur GL, GP, a GH yn cynrychioli pwynt penderfyniad hollbwysig wrth optimeiddio triniaeth arwyneb. Mae pob categori yn gwasanaethu gofynion cais gwahanol ac ystyriaethau economaidd:

Cyfres GLyn darparu perfformiad cost effeithiol ar gyfer cymwysiadau cyffredinol lle nad yw nodweddion premiwm yn cael eu cyfiawnhau gan ofynion economaidd neu dechnegol.

Cyfres Meddygon Teuluyn darparu'r cydbwysedd gorau posibl o berfformiad ac economeg ar gyfer cymwysiadau hanfodol o ansawdd ar draws diwydiannau lluosog.

Cyfres GHyn cynnig perfformiad elitaidd ar gyfer cymwysiadau eithafol lle mae'r effeithlonrwydd mwyaf, gwydnwch ac ansawdd yn cyfiawnhau buddsoddiad premiwm.

Mae gweithredu llwyddiannus yn gofyn am ddealltwriaeth drylwyr o ofynion cymhwyso, dadansoddiad economaidd gofalus, a phrofi a dilysu systematig. Bydd sefydliadau sy'n meistroli cymhwysiad strategol y tri dosbarthiad graean sylfaenol hyn yn cyflawni effeithlonrwydd gweithredol uwch, canlyniadau ansawdd gwell, a pherfformiad economaidd optimaidd.

Mae dyfodol technoleg graean dur yn parhau i esblygu, ond mae'r dosbarthiadau GL, GP, a GH sylfaenol yn darparu fframwaith cadarn ar gyfer dethol deunyddiau a optimeiddio prosesau mewn cymwysiadau trin wyneb diwydiannol.
